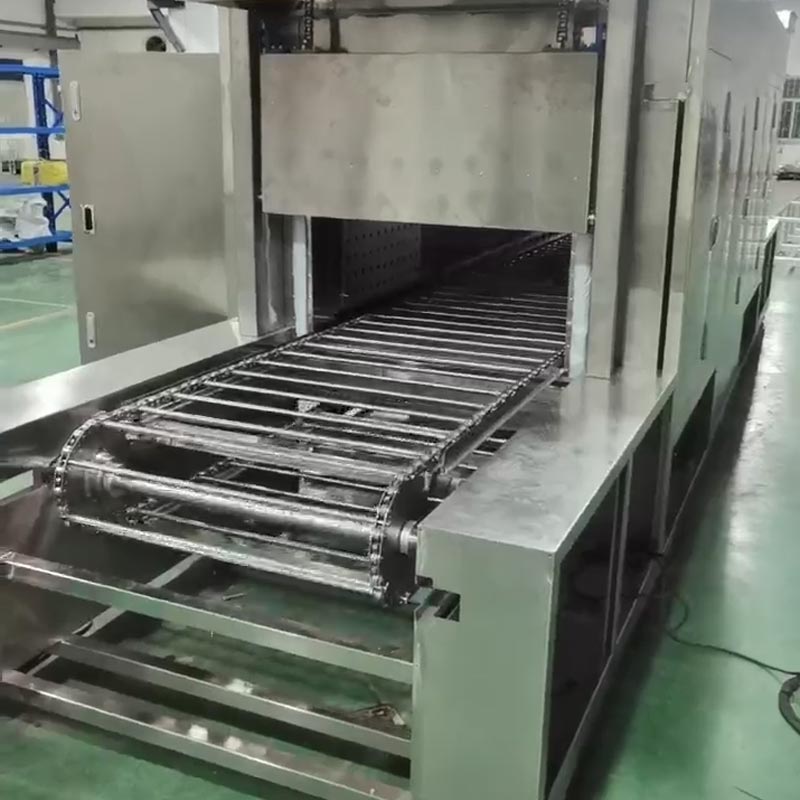

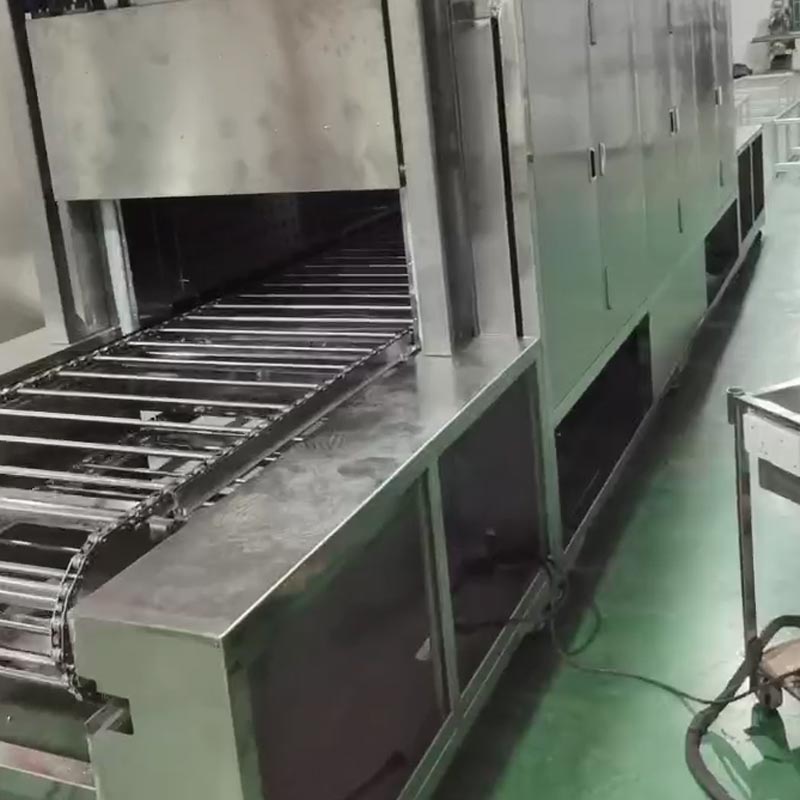

Forno de túnel anticorrosão de alta temperatura 600°C

Forno túnel anticorrosão de alta temperatura DFGW80-07M 600°C. Nosso equipamento é equipado com uma unidade dedicada de 30 unidades Componente de aquecimento SUS316 e passou por tratamento de nitretação de superfície, capaz de elevar a temperatura ambiente temperatura a 600°C em menos de 60 minutos. Para proteger suas instalações e operadores, é encapsulado em 200mm material de isolamento de silicato de alumínio 120K espesso e está equipado com um dispositivo integrado de isolamento térmico de ar. Se você tiver requisitos específicos para uma situação específica, entre em contato conosco para personalização.

Para processos que envolvem precursores ácidos ou revestimentos voláteis, o controle da atmosfera é fundamental. O Dingfeng 600°C O forno de túnel anticorrosão de alta temperatura possui válvulas de exaustão SUS316 ajustáveis de 4 polegadas projetadas para interface diretamente com os sistemas de lavagem ácida da sua fábrica. A segurança está profundamente integrada na lógica do PLC: nós estabeleceu um sistema de intertravamento aquecedor-ventilador que corta instantaneamente a energia se o fluxo de ar cair, evitando catástrofes queimadura a seco. Combinado com proteção de duplo estágio contra superaquecimento e vedações de fibra cerâmica com classificação de 1300°C, oferecemos um ambiente hermeticamente confiável que protege seus wafers e substratos metálicos de alto valor.

Tecnologia de processo de fabricação

O forno túnel de 600°C é meticulosamente fabricado em aço inoxidável de alta qualidade. O revestimento interno e o guia de ar as placas são feitas de aço inoxidável SUS316 2.0T e 1.5T que é resistente à corrosão e pode suportar altas temperaturas. A placa externa é feita de aço inoxidável 1.5T SUS304. O corpo da caixa é preenchido com 200 mm de espessura 120K algodão isolante de sílica-alumina. Durante a operação, a temperatura da superfície permanece dentro de 15°C acima da temperatura ambiente. temperatura. O controlador de temperatura é combinado com o módulo SCR, apresentando função de autoajuste PID integrada e elemento sensor de temperatura tipo K. Também é integrado com 30 tubos de aquecimento de aço inoxidável SUS316 instalados dentro da caixa, que foram submetidos a tratamento de nitretação em alta temperatura e possuem terminais de fiação expostos. O quente o sistema de circulação de ar é acionado por um motor de eixo longo de 2,2 kW com um ventilador multipás SUS304 de 12 polegadas. Funciona em um modo de circulação de ar horizontal com saída de ar pelo lado esquerdo e retorno pelo lado direito. É especialmente equipado com uma válvula de escape de aço inoxidável ajustável de 4 polegadas conectada ao escapamento ácido de fábrica sistema, e possui dispositivo de limite mínimo de abertura de segurança. O processo da Dingfeng permite um ajuste flexível e seguro do fluxo de exaustão de acordo com os requisitos reais do processo.

Parâmetros técnicos do equipamento

Perguntas frequentes

Q1: Por que o aço inoxidável SUS316 é necessário no processo de revestimento condutor de 600°C?

Resposta: A 600°C, o padrão SUS304 começaria a apresentar rápida incrustação e oxidação, o que poderia causar descascamento e contaminação do revestimento. No entanto, a resistência à corrosão do SUS316 garante que o interior permaneça limpo e livre de poeira durante muitos anos de ciclos de alta temperatura.

Q2: Como podemos evitar o superaquecimento da carcaça a um nível perigoso?

Resposta: O forno túnel de alta temperatura emprega quatro camadas de isolamento. Um 120K de 200 milímetros de espessura algodão de silicato de alumínio de alta densidade, uma camada de vedação de fibra cerâmica de alta temperatura e um ar interno especial espaço entre o revestimento interno e a placa SUS304 externa.

Q3: O sistema de exaustão consegue lidar com a fumaça ácida produzida pela sinterização?

Resposta: Sim. As portas de exaustão e os dispositivos internos de orientação do fluxo de ar, bem como as válvulas com segurança mínima limite de abertura, são projetados.

Lista de configurações

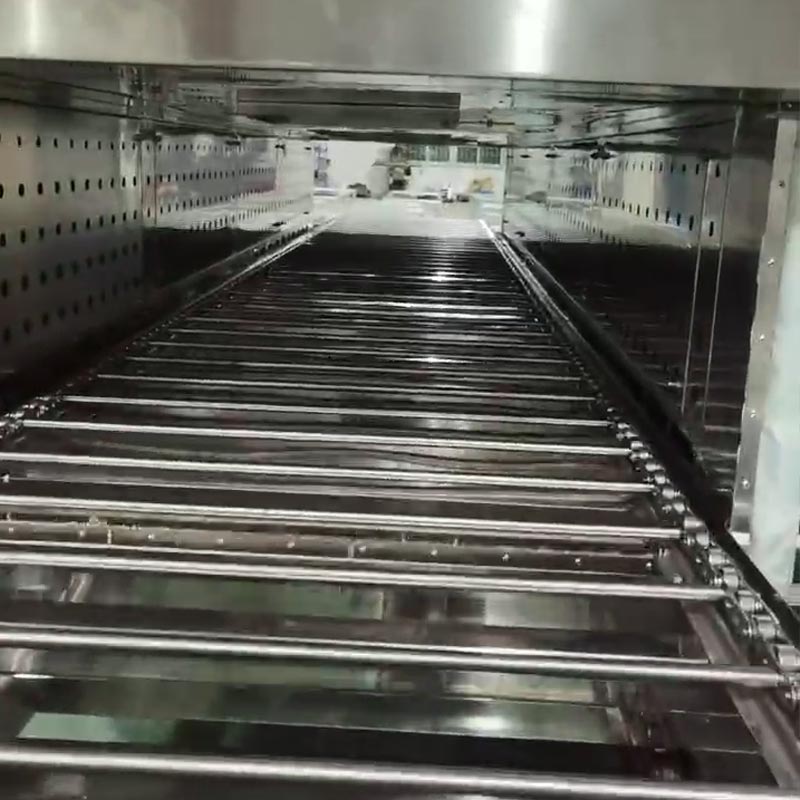

Para garantir o desempenho de vedação e a confiabilidade do Forno Túnel Anticorrosivo de Alta Temperatura de 600°C, selecionamos componentes de marca de alta qualidade. O sistema de circulação de ar quente utiliza um motor Taiwan San Yue 2.2KW combinado com um eixo de transmissão de aço inoxidável dedicado para acionar a roda do ventilador multipás de aço inoxidável 304 de 10,5 polegadas produzido por Ding Feng e o tecido de fibra cerâmica de alta temperatura com resistência máxima à temperatura de 1300°C como a junta de vedação. Uma correia transportadora de arame 304 com largura efetiva de 800 mm está equipada e é controlado com precisão por um motor redutor de 0,4KW para abertura e fechamento automático da porta. Nós fornecemos Tubos de aquecimento de aço inoxidável em forma de U nitretados de superfície 2.5KW-380V e controlador de temperatura Taisheng MF908, controlador de temperatura mecânico, sensor de temperatura tipo K de 8 metros, que funcionam juntos e são combinados com Taisheng T-6L100A e disjuntores NXBLE 3P + N-C250A da Zhongtai e contatores CA CJX2-1810, bem como Omron Relé térmico NR2-25. Isso garante o funcionamento geral de toda a máquina.
