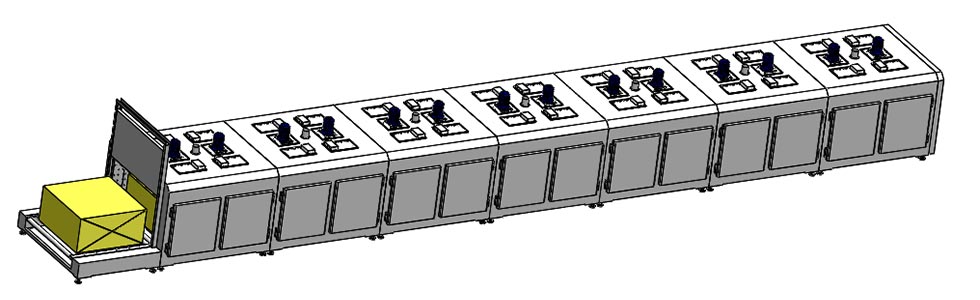

Forno de túnel transportador de rolos

Para obter uniformidade de temperatura dentro de um forno interno com altura efetiva de 700 milímetros, um fluxo de ar complexo é necessário um projeto. Você pode personalizar o Forno Túnel Transportador de Rolos na Dingfeng, que adota um forno horizontal de alto fluxo sistema de fluxo cruzado. É acionado por motores independentes de 1.500 watts com impulsores multipás de 12 polegadas. O ar quente é forçado através de placas perfuradas de aço inoxidável especialmente projetadas de ambos os lados, depois convergem na superfície do produto e retorna pela porta de exaustão superior, garantindo a uniformidade da temperatura em todo o forno de 15,6 metros de comprimento opera de forma estável dentro da faixa de ±5-8°C.

Processo de aquecimento

O Forno Túnel Transportador de Rolos Industrial opera através de funções de proteção de segurança, como automático controle de temperatura, estabilização precisa da temperatura e desligamento automático ao exceder o limite de temperatura. O interior do forno é construído uniformemente com placas de aço inoxidável com acabamento espelhado e o isolamento A camada é preenchida com lã de rocha com isolamento de alumínio de sílica gel 120K para obter o efeito de isolamento térmico desejado. O a estrutura externa é feita de perfis de ferro soldados entre si, enquanto o painel externo do forno é formado por laser corte e depois hidroformação em chapas de aço laminadas a frio. Os tubos de aquecimento de aço inoxidável são usados para aquecimento, e em combinação com um exaustor centrífugo de baixo ruído, um sistema eficiente de circulação de ar quente é formado, permitindo que o calor se espalhe uniformemente pela superfície dos produtos.

Nossa certificação de configuração

O forno transportador de rolos da Dingfeng está equipado com um PLC avançado e uma interface de tela sensível ao toque de 10,2 polegadas, um controle sistema que atende aos padrões da Indústria 4.0. Os operadores podem visualizar facilmente a temperatura em tempo real, o motor frequência e corrente de saída. Mais importante ainda, a função de gravação de dados integrada pode armazenar curvas térmicas para até a 90 dias. Esteja você otimizando ciclos de produção ou fornecendo evidências de processos para auditorias de clientes, o a frequência de armazenamento ajustável garante que cada lote da sua linha de produção de 2 metros por minuto tenha qualidade profissional suporte de dados.

Principais parâmetros técnicos

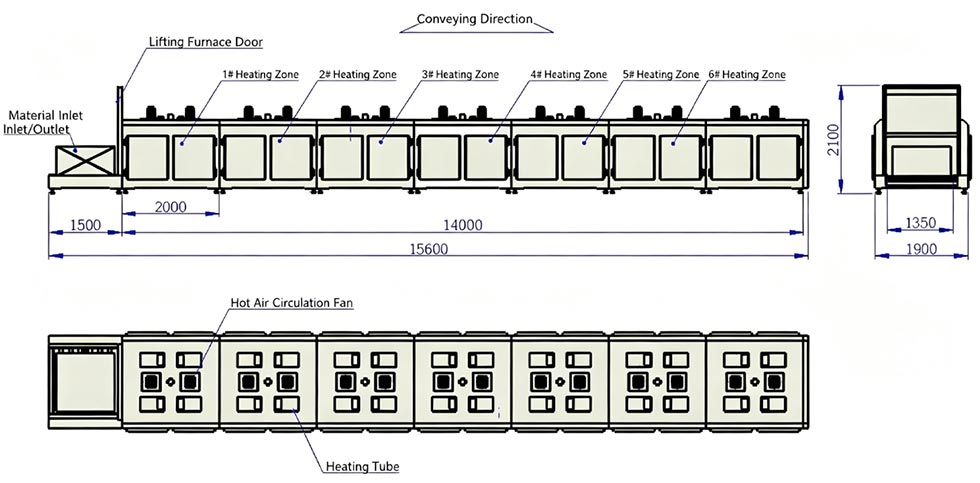

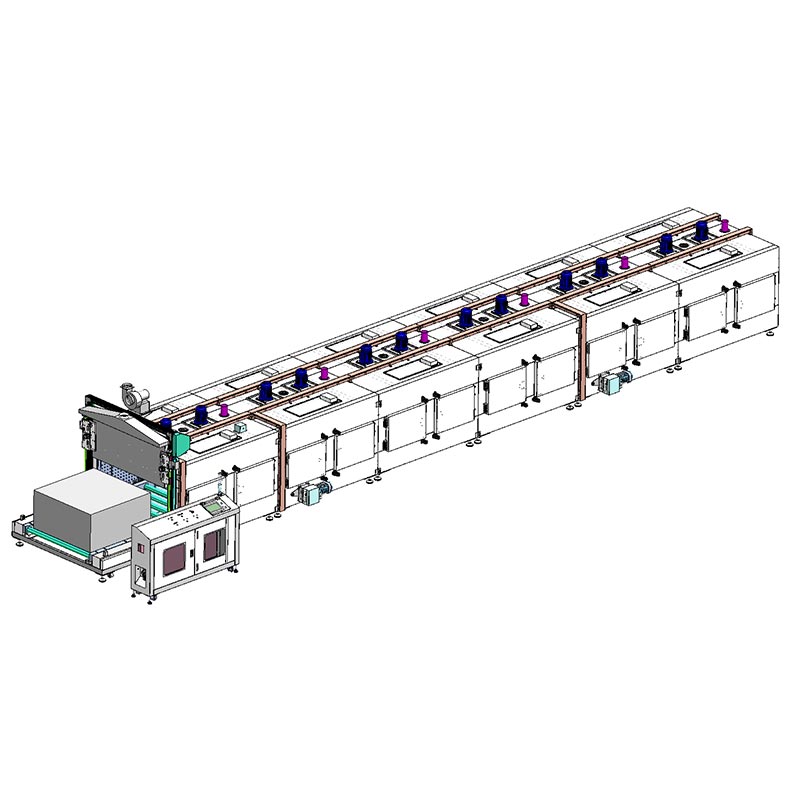

Descrição geral do equipamento do forno de túnel

Fluxo de Trabalho Operacional

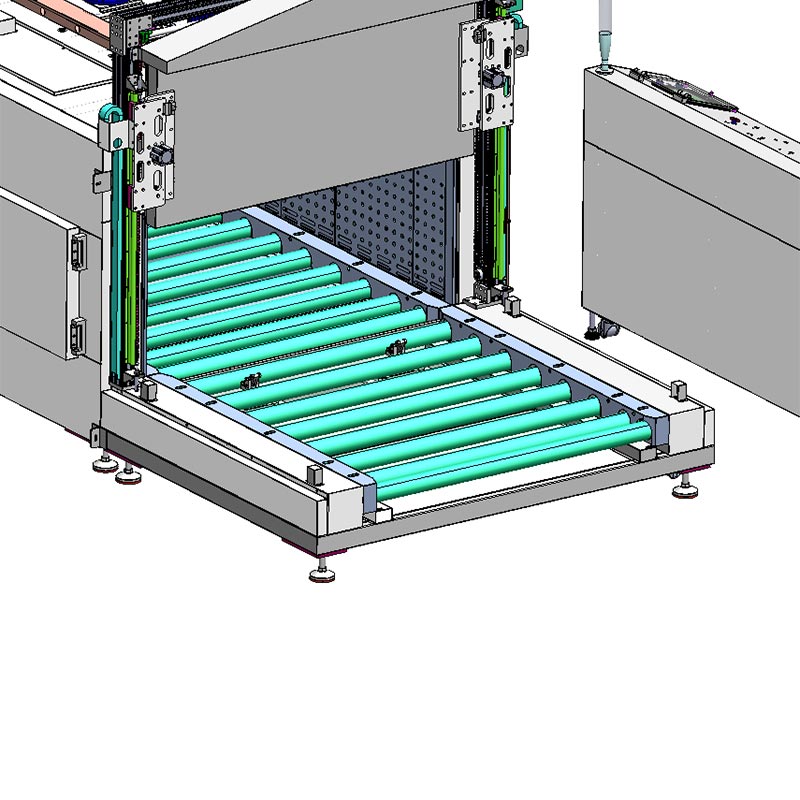

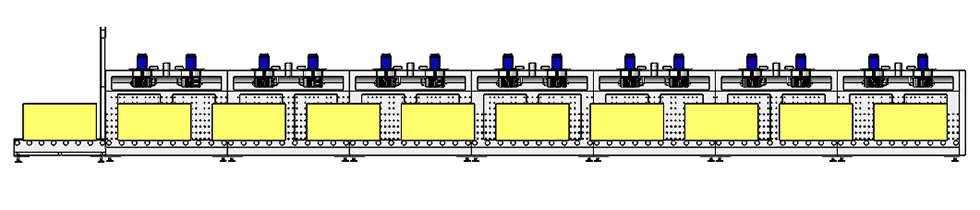

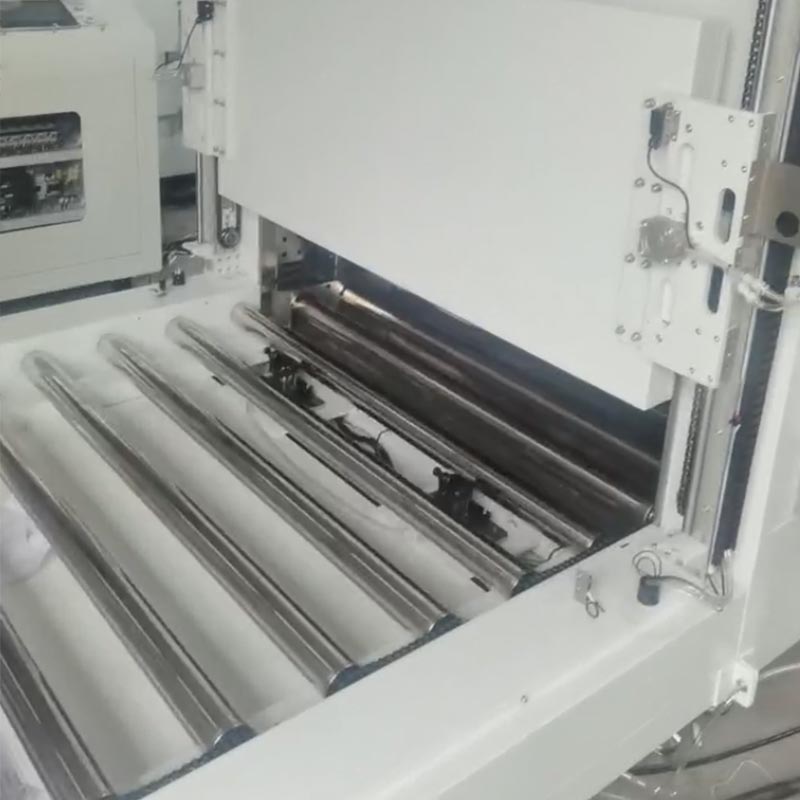

O Forno Roller Belt Dingfeng está equipado com um avançado sistema de posicionamento pneumático semiautomático. O operador alinha manualmente um palete de 1200x1200 mm contra os batentes pneumáticos na estação de alimentação para iniciar a correia transportadora. Posteriormente, os defletores pneumáticos são sincronizados com rolos de alto torque para transportar os paletes passo a passo, avançando-os em incrementos de 1550 mm; após cada movimento, as paradas são reiniciadas automaticamente para receber a próxima unidade. Assim que o forno atinge a sua capacidade interna total de nove paletes, uma porta elevatória automática sela a câmara e um XINJE PLC ativa o sistema de circulação de ar quente de alta potência. O sistema alerta o operador através de recursos audiovisuais integrados alarmes. O processo de descarga reflete a lógica de carregamento, utilizando o mecanismo de passo pneumático de alta precisão para transportar com segurança e ordem os paletes para a área de preparação.

Perguntas frequentes (FAQ) - Forno de túnel transportador de rolos

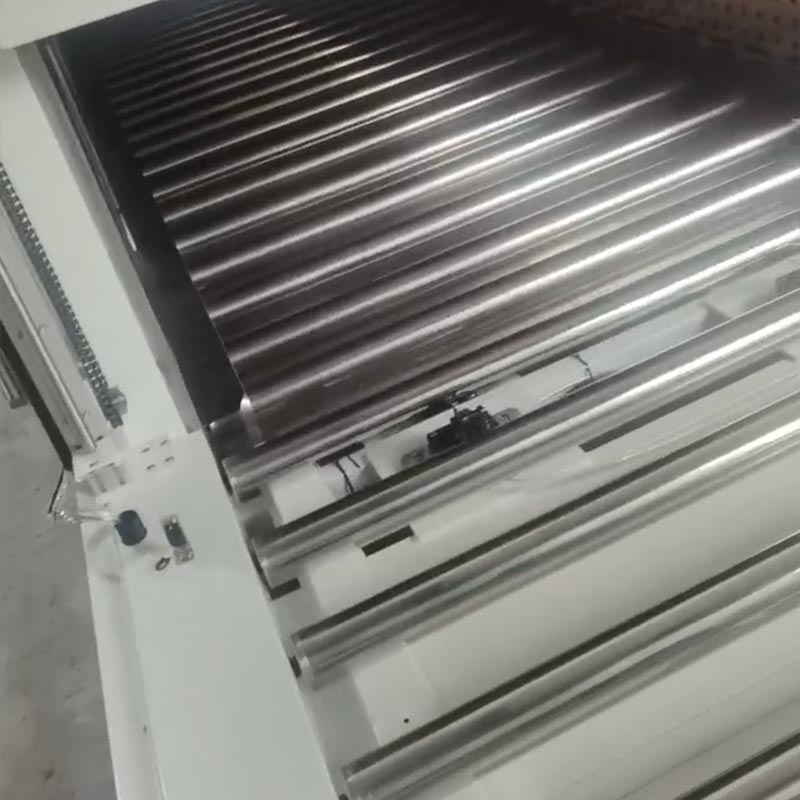

1º trimestre: Como podemos garantir que o rolo de ￠76 mm não se deformará a uma temperatura de 200°C?

Resposta: O rolo possui um rolamento interno aprimorado e o diâmetro do rolo é de 210 mm. Esses materiais foram submetidos tratamento de estabilização térmica para garantir que mesmo sob a condição de carga total de uma peça de 1200×1200 mm, o o rolo pode manter concentricidade perfeita e rotação suave e não se deformará ou ficará preso em qualquer clima ambiente de aquecimento.

Q2: Ele pode se adaptar a diferentes alturas de produtos?

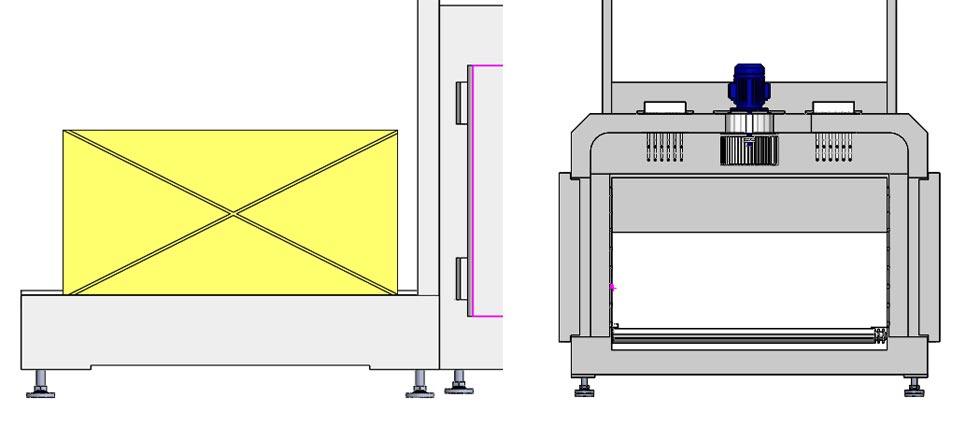

Resposta: Sim. A altura interna efetiva é de 700 mm, o que é muito adequado para produtos de hardware de grande porte. O a uniformidade de ±5-8°C é mantida.

Q3: Como o sistema de exaustão lida com os gases de exaustão produzidos por pulverização ou desidratação?

Resposta: Instalamos um exaustor forçado de alta temperatura de 750 watts na entrada e configuramos novas saídas de ar ajustáveis em cada área de aquecimento. Isso garante a rápida descarga de umidade e VOCs, evitando o acúmulo de gases e proporcionando um ambiente fresco e oxidativamente estável para o seu revestimento.
