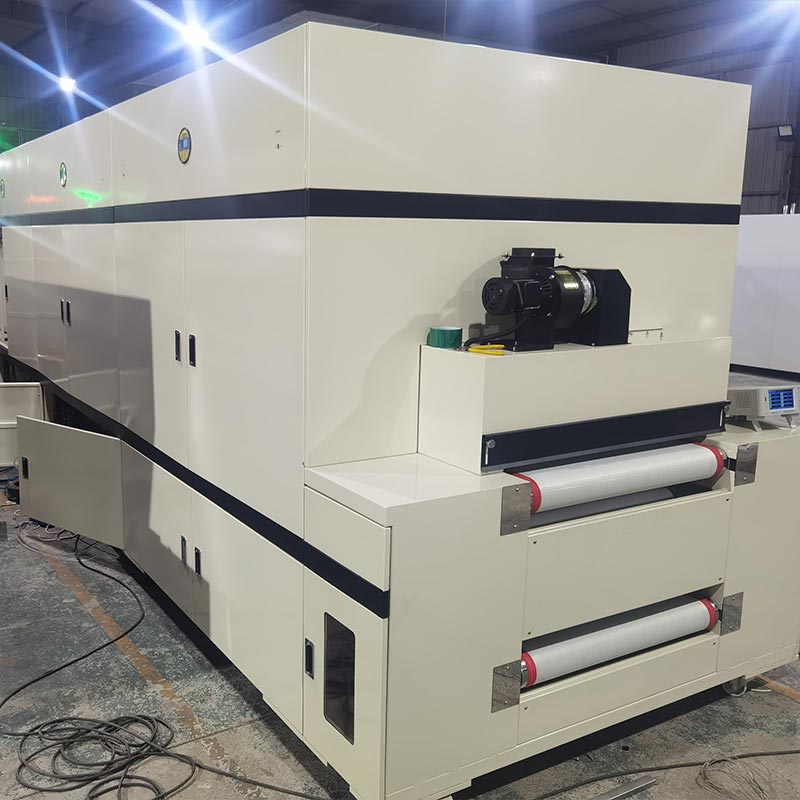

Forno de túnel classe 100 de 8m

Na China, o Forno Túnel Classe 100 de 8 m da Dingfeng pode ser personalizado. A caixa tem 8 metros de comprimento e é alimentada por um poderoso sistema de energia de 88 quilowatts. Ele apresenta um design modular e foi criado especificamente para secagem em tela de classe mundial e cozimento preciso de componentes. É equipado com sistema de filtragem por ventilador de alta temperatura e atende aos padrões de pureza do ar ISO 5, garantindo que seus produtos passem pelo fluxo de calor sem qualquer poluição. Nossos valiosos clientes de todo o mundo convidam você a comprar este produto em nossa fábrica na China.

Enviar consulta

Descrição do produto

O forno de túnel Classe 100 de 8m da Dingfeng DFHK7008 direto da fábrica adota uma circulação de ar quente por subsucção exclusiva tecnologia. A energia elétrica é convertida em energia térmica através de componentes avançados de aço inoxidável e, em seguida, é pressurizado por ventiladores de circulação de baixo ruído através de um filtro de ar de alta eficiência de 100 níveis. Também integramos lâmpadas infravermelhas de fibra de carbono a vácuo, completando o processo de RT a 100°C em ≤15 minutos. ODelta DTE-10T módulo de temperatura e regulação de potência SCR podem alcançar o controle de temperatura.

Manutenção e Segurança

As zonas de temperatura adotam um design de porta com abertura lateral, o que é conveniente para manutenção e limpeza. Cada A zona de temperatura está equipada com entradas de ar ajustáveis para facilitar a exaustão dos gases residuais. Ele integra mecanismos de proteção abrangentes, como vazamento, perda de fase, sobrecarga, temperatura ultrabaixa e botão único parada de emergência para garantir o funcionamento estável do Forno Túnel Industrial de 8 Metros.

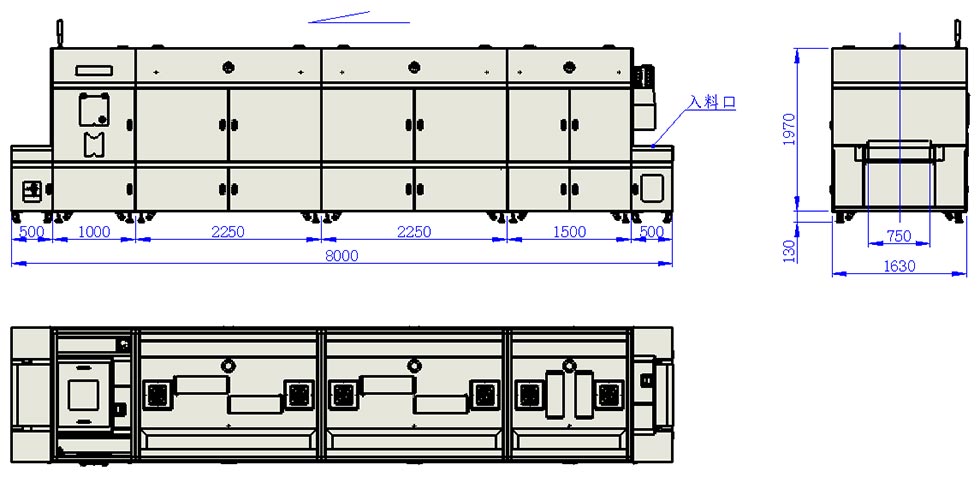

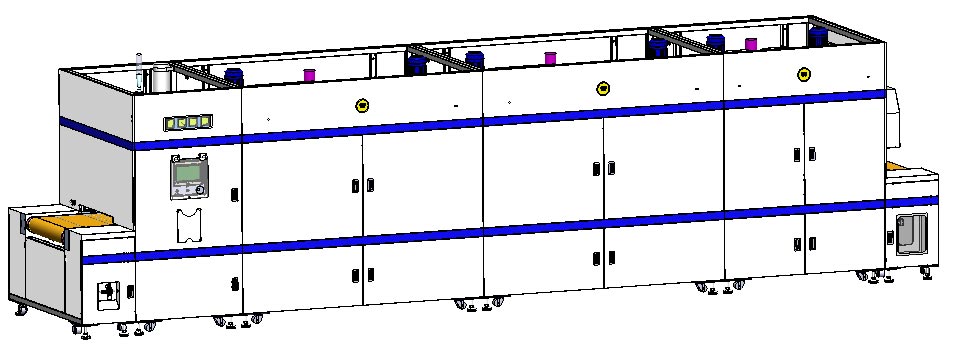

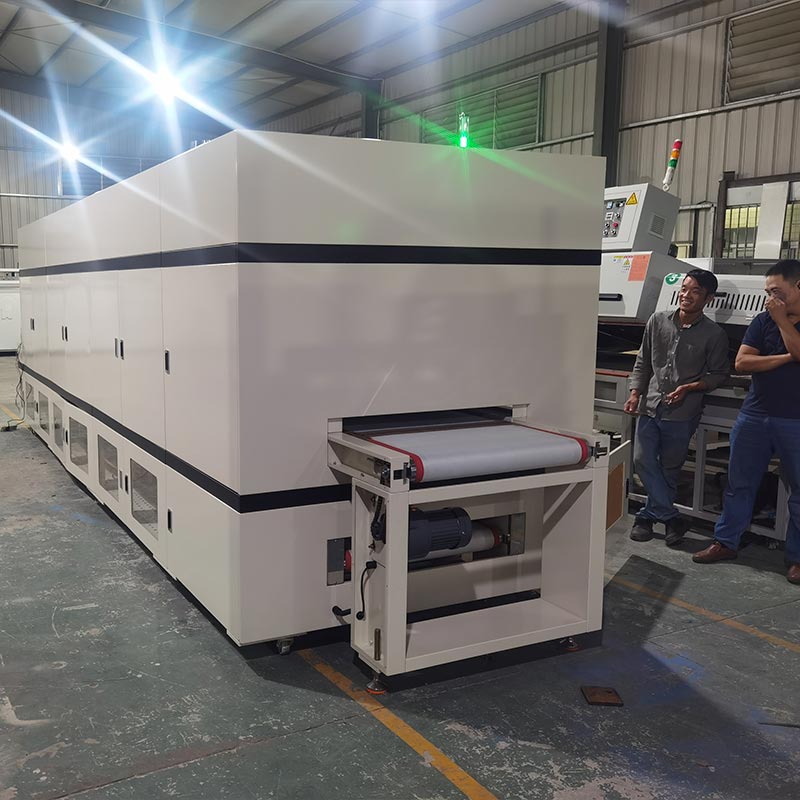

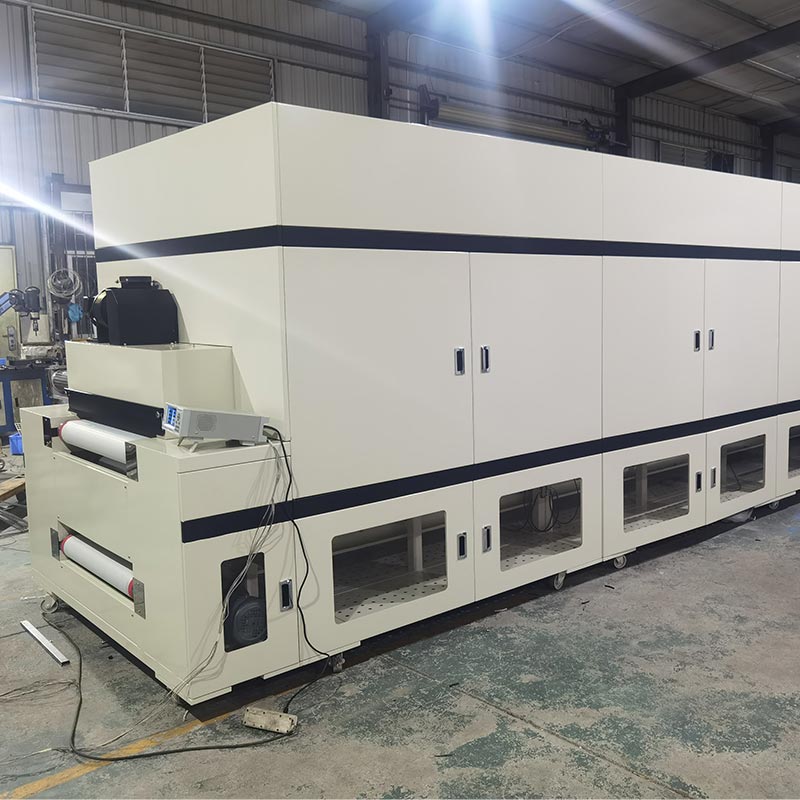

8m Class 100 Tunnel Oven

Principais parâmetros técnicos

Não.	Item	Especificação
1	Modelo	DFHK7008
2	Dimensões Gerais	L8000 * W1630 * H2100mm
3	Poder	AC380V 88KW 50Hz
4	Comprimento Efetivo de Entrada	500mm
5	Comprimento da Zona 1	1500mm * 1 seção
6	Comprimento das Zonas 2 e 3	2250mm * 2 seções
7	Comprimento da zona de resfriamento	1000mm
8	Comprimento da saída	500mm
9	Largura efetiva do transportador	700 mm
10	Altura Efetiva do Transportador	0~80mm ajustável
11	Velocidade do transportador	0,5~3m/min ajustável
12	Altura de trabalho	900±30mm
13	Modo de cura	Circulação de Ar Quente
14	Faixa de temperatura de cura	TR~180°C
15	Uniformidade de temperatura	≤±3℃
16	Taxa de aquecimento	TA~100℃ ≤ 15min
17	Temperatura da superfície do forno	≤Ambiente +8℃
18	Modo de produção	Produção contínua e ininterrupta
19	Elemento de aquecimento	Tubo de aquecimento em aço inoxidável / lâmpada IR de onda média
20	Correia transportadora	Cinto de malha de Teflon resistente a altas temperaturas
21	Exaustor Natural do Forno	3 saídas, 4" de diâmetro, ~0,8m³/min cada
22	Exaustão de gases residuais do forno	2 saídas, 5" de diâmetro, ~9m³/min cada
24	Sistema de resfriamento	Resfriamento laminar Classe 1000 FFU + ventilador centrífugo inferior de baixo ruído; 23m³/min, 6" de diâmetro, 1 saída
25	Fluxo total de gases residuais	~43m³/min
26	Limpeza do Forno	Classe Estática 100, Classe Dinâmica 1000
27	Proteção de segurança	Vazamento, sobrecarga, superaquecimento e proteção de parada de emergência
28	Aquisição de dados	Aquisição de dados MES e função de digitalização automática

Modelo de componente principal

Não.	Nome das peças	Especificação/Modelo	Marca e Origem
Parte Mecânica
1	Motor de acionamento	CH32-400W-120-SZ 380V horizontal, eixo de saída Ø32 horizontal	Marca Nacional
2	Correia de malha transportadora de teflon	Circ. Comprimento 16700W750mm, branco leitoso, malha 11, com tira guia de silicone, distância central da tira guia 720mm	Marca Nacional
3	Ventilador de circulação de ar quente	1,5KW-2P, comprimento do eixo 190, diâmetro do eixo Ø24mm, velocidade 2800r/min	Marca Nacional
4	Filtro HEPA	L900W274T180mm Classe100L900W424T180mm Classe100	Marca Nacional
5	Tubo de aquecimento de aço inoxidável 304	1,2KW tipo L 220V, 1,5KW tipo L 220V	Marca Nacional
6	Lâmpada infravermelha	Tubo IR de vácuo de fibra de carbono, 0,8KW*L845mm	Marca Nacional
7	Roda de ventilador de lâmina inserida	10,5 Polegadas Tipo B, Furo do Eixo Ø24mm	Marca Nacional
8	Ventilador de gases de exaustão	CY125 200W 220V, Direita 90°	Marca Nacional
9	Ventilador Centrífugo	Motor de ferro fundido CY180 750W, velocidade 2850 r/min	Marca Nacional
10	Manômetro Diferencial	0-300 Pa	Marca Nacional
11	Rolo pegajoso de poeira	Comprimento 690 mm, diâmetro externo 94, ID 76, corte sem faca, viscosidade média-alta	Marca Nacional
12	Tira de vedação	KX-27(16x21)	Marca Nacional
Parte de controle
13	Disjuntor de fuga à terra	3P+N-C250A	CHINT
14	Contator CA	LC1N-1810 220V	Schneider
15	Contator CA	LC1N-1210 220V	Schneider
16	Contator CA	LC1N-4011 220V	Schneider
17	Relé de sobrecarga térmica	LRN12N 5.5-8A	Schneider
18	Relé Intermediário	MY4NJ DC24V	OMRON
19	CLP	H5U-1614MTD-A8	Inovação
20	Tela sensível ao toque	MT8102iE	Weinview
21	Módulo de controle de temperatura	DTE-10T	Delta
22	Sensor de temperatura (termopar)	WRNT-01/02 Tipo K	Hualing
23	Módulo SCR trifásico	J3-SCR-75LA	Aoyi
24	Inversor	220V 0,4KW, Shihlin, com função de comunicação	Shihlin
25	Inversor	380V 3,7KW, Shihlin, com função de comunicação	Shihlin

Nossas vantagens

Os clientes podem personalizar os desenhos com base em suas necessidades reais. O Forno Túnel Classe 100 de 8m está em estrita conformidade com os padrões de purificação de nível 1000. Todas as três seções das zonas de temperatura são definidas de forma independente e precisa controlados pelo Delta PLC combinado com tiristores SCR e são complementados por lâmpadas infravermelhas para melhorar rapidamente o efeito de cura. O forno está equipado com um filtro eficiente para altas temperaturas e uma malha de Teflon para altas temperaturas cinto é equipado com um dispositivo para evitar desvios e rolos de poeira pegajosos e autolimpantes convenientes. A seção de resfriamento usa um ventilador de fluxo laminar de mil níveis e um exaustor forçado inferior para trabalharem juntos, descarregando o ar quente para fora para alcançar o melhor efeito de resfriamento de ar. Os clientes podem personalizar os desenhos com base em suas necessidades reais.

Suporte de configuração

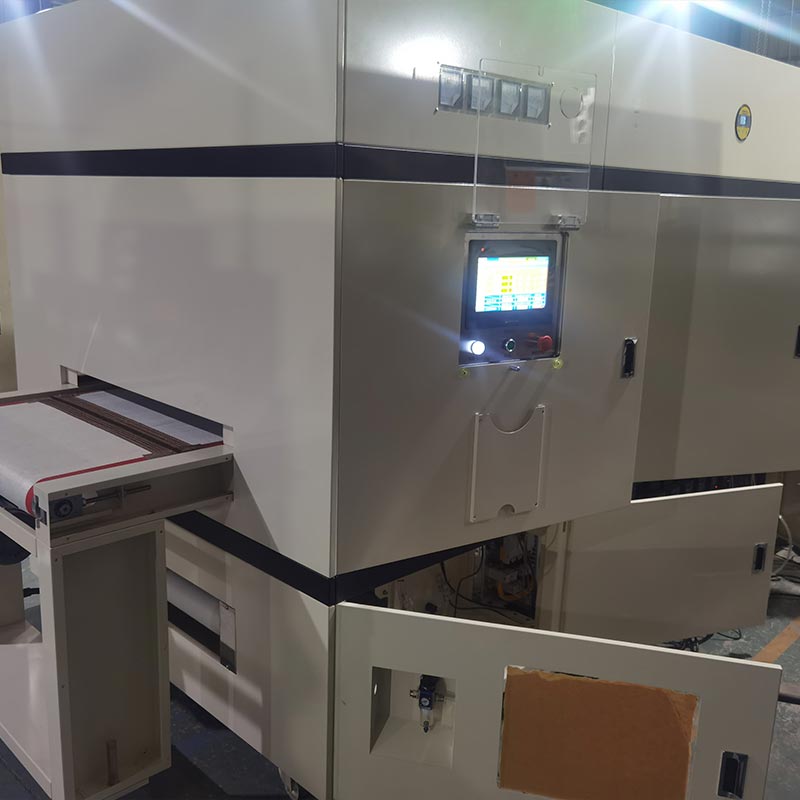

A arquitetura de controle do forno de cura de semicondutores é suportada por Inovance H5U PLC e Weinview MT8102iE tela sensível ao toque, fornecendo interfaces industriais 4.0 para coleta de dados MES e funções de digitalização automática. O sistema é composto por contatores AC Schneider e relés Omron, alojados em um gabinete à prova de poeira. Esta seleção de de alta qualidade componentes, combinados com o inversor Schininger, garantem que a correia de malha de Teflon com 700 mm de largura mantém uma suavidade e velocidade ininterrupta de 0,5 a 3 metros por minuto, protegendo seus wafers de precisão e PCBA contra vibração ou mecânico choque.
