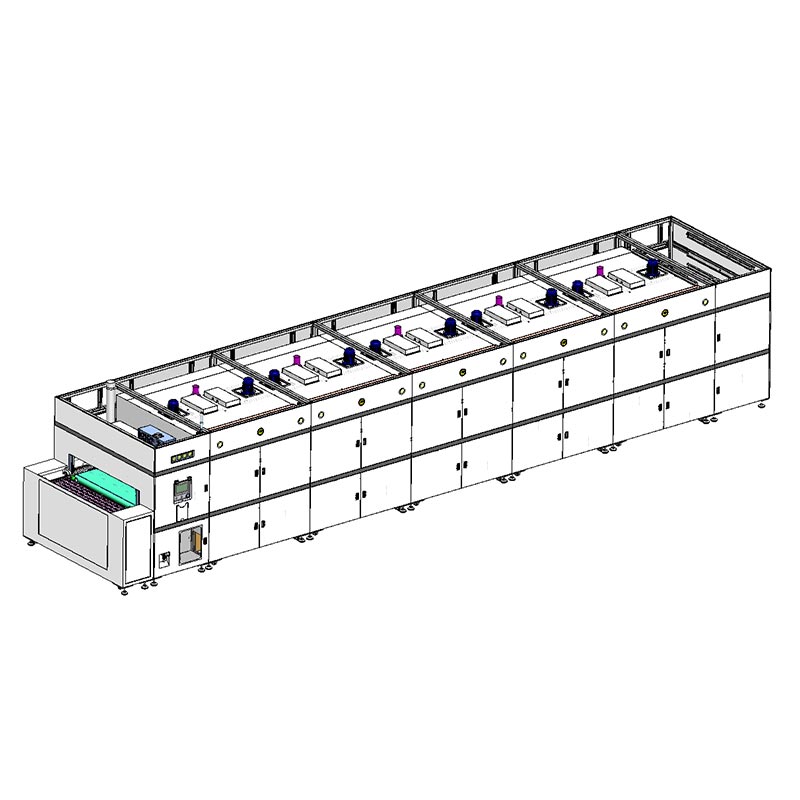

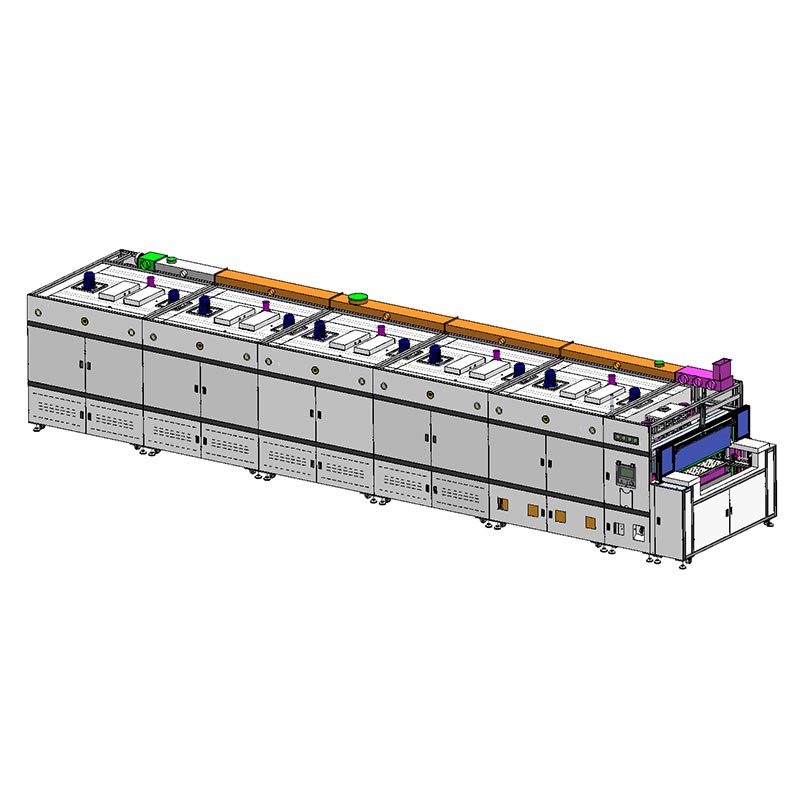

Forno de secagem de túnel de ar quente e infravermelho de dois andares

O forno de secagem de túnel IR e ar quente de dois andares da Dingfeng integra perfeitamente módulos lineares com pneumáticos garras para obter um gerenciamento preciso da bandeja. Os clientes podem personalizar este sistema através de nós. O sistema garante que as bandejas permanecem absolutamente paralelas ao entrar e sair da área de aquecimento, evitando assim atolamentos ou produtos desalinhamento. Na extremidade de descarga, o sistema de pinos de alinhamento de alta velocidade pode corrigir o deslocamento da bandeja em até 20 milímetros em 1 segundo, garantindo nenhum impacto no tempo de operação do elevador. A largura de 1550 milímetros A correia de Teflon acionada por um conversor de frequência e um motor de alto torque fornece uma faixa de velocidade ultraestável de 0,3 a 3 metros por minuto, o que é altamente adequado para substratos de grande porte e processamento pesado.

Integração integrada

Este forno de secagem em túnel de ar quente e IR de dois andares foi projetado especificamente para integração em salas limpas e está equipado com um sistema dedicado de circulação de ar purificado sob exaustão. Cada seção de aquecimento é controlada pela Mitsubishi Módulos de temperatura PLC e Delta, alcançando uma uniformidade de ±3°C. Para proteger o ambiente estéril do operação, integramos pré-filtros de grau G4 em cada entrada de ar fresco para prolongar a vida útil do filtros de ar internos de alta eficiência. Além disso, todas as pontes térmicas entre a cavidade interna e o invólucro externo foram tratados com materiais de isolamento avançados para isolamento térmico, e a exaustão de resfriamento é centralizada recuperado para reduzir o impacto da carga térmica no sistema HVAC da sua instalação.

Por que nos escolher?

A confiança na fabricação de alta tecnologia baseia-se na transparência dos dados e na segurança do operador. Nosso forno de secagem em túnel de ar quente e infravermelho de dois andares está equipado com um sistema operacional de tela dupla. No ponto de carregamento da sala limpa, há uma tela de 10,2 polegadas tela sensível ao toque e outra na parte principal. Essas telas estão interligadas para garantir a segurança e podem exibir informações em tempo real, como temperatura do forno, frequência da correia transportadora e corrente de saída. Está cheio funcionalidade para upload de dados MES, garantindo que cada lote de produtos possa ser rastreado. Cada área está equipada com um manômetro diferencial integrado, permitindo que sua equipe de controle de qualidade monitore o equilíbrio preciso da pressão entre o forno e a sala limpa em tempo real. É claro que, para diferentes requisitos ambientais, oferecemos serviços de personalização.

Detalhes dos parâmetros do produto

Padrões de certificação

Escolha a Dingfeng, uma empresa líder que obteve a certificação ISO 9001. Temos capacidade para gerenciar projetos de energia térmica complexos e de grande escala. A série L12950 adota uma estrutura de montagem modular, que facilita a instalação rápida no local e permite fácil manutenção através de portas de inspeção com abertura lateral. Nós forneça uma garantia abrangente de 12 meses e uma garantia de resposta rápida de 2 horas para o seu investimento. De fornecer Esboços estruturais personalizados para integração de interfaces secundárias de resfriamento de água, adaptamos uma camada dupla de 13 metros tecnologia baseada no tempo de ciclo de produção específico e no layout da fábrica.

Perguntas e respostas

Q1: Como o elevador de circulação interna pode aumentar o retorno do investimento?

Resposta: O forno de secagem de túnel de ar quente e infravermelho de dois andares requer coleta manual de bandejas ou correias transportadoras externas. No entanto, a nossa contínua o elevador de circulação permite que as bandejas permaneçam em um ambiente controlado e circulem automaticamente a partir da parte inferior para o topo. Isso reduz 50% do trabalho manual e economiza espaço.

Q2: Este secador industrial de túnel de ar quente IR de dois andares pode ser integrado em um modelo 100/1000? sala limpa?

Resposta: Claro. Através da filtragem de ar fresco G4, fluxo de ar interno preparado por HEPA e aquecimento centralizado dedicado sistema de recuperação, ele é projetado para ter a menor "área ocupada por calor e partículas" possível, tornando-o altamente adequado para fabricação de semicondutores sensíveis e displays ópticos.

Q3: O que acontecerá se as bandejas colocadas na estação de carregamento estiverem ligeiramente descentralizadas?

Resposta: Projetamos um limitador de orientação manual no ponto de carregamento e um pino de correção de alta velocidade no ponto de descarga. Mesmo que as bandejas se desviem aproximadamente 20 milímetros, o sistema ajustará automaticamente coloque-os na posição correta dentro de 1 segundo e depois entre no elevador, garantindo que o "módulo linear" automático + catcher" nunca perde nenhuma operação de picking.
